Schwimmerventile
vom Pionier
Kompakt für hohe Drücke

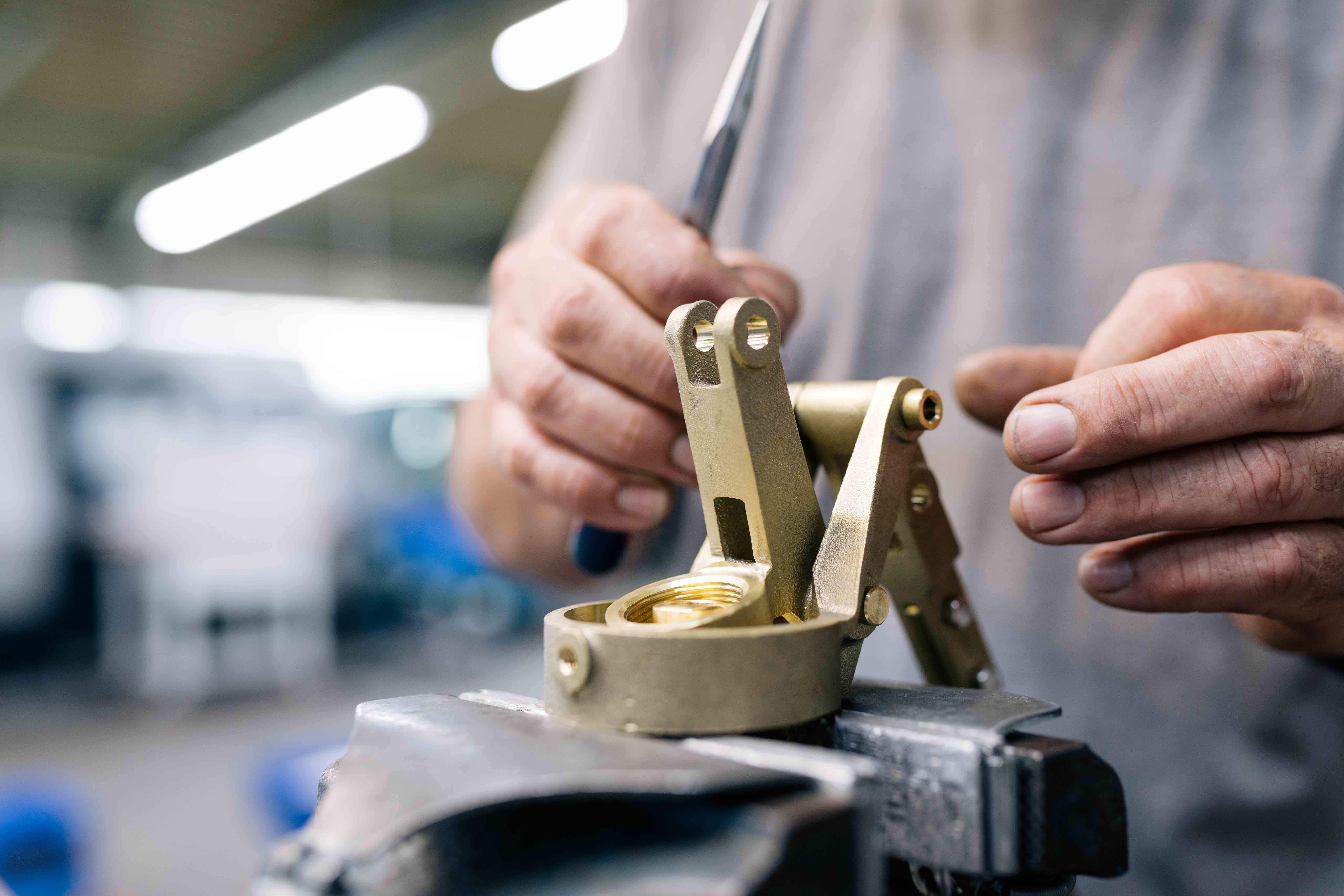

Die von Firmenmitbegründer Jean Bergner 1917 entwickelten Schwimmerventile legten den Grundstein für unser Unternehmen. Auch heute noch, mehr als 100 Jahre später, ist unsere Technik funktionssicher und up to date. Das Geheimnis unseres Erfolgs ist die patentierte Hebelübersetzung. Durch diese Übersetzung benötigt unser Ventil weniger Auftriebskraft und liegt damit deutlich unter den Werten von Schwimmerventilen ohne Hebelübersetzung. Der Vorteil: Berluto Schwimmerventile halten trotz kurzer Stange und kleinen Schwimmern hohe Drücke aus. Sie sind extrem robust, langlebig und mit ihrer Steuerklappe ausgesprochen resistent gegen schädigende Verschmutzungen.
- Schwimmerventile bildeten das Fundament der Berluto-Firmengründung.
- Die patentierte Hebelübersetzung zeichnet unsere Schwimmerventile noch heute aus.
- Trotz kurzer Stange und kleinen Schwimmern halten sie hohe Drücke aus.
Für jede Anwendung
das richtige Produkt
Wir fertigen unsere Schwimmerventile je nach Anwendungsbereich aus Rotguss, Messing oder Edelstahl an. So können wir Ihnen passende Produkte für unterschiedliche Medien und Anforderungen zur Verfügung stellen: für Industrie, Landwirtschaft und viele weiteren Einsatzgebiete. Um jeder Anforderung gerecht zu werden, haben wir verschiedene Bauarten mit spezifischen Merkmalen entwickelt.
- Berluto fertigt Schwimmerventile aus Rotguss, Messing oder Edelstahl.
- Berluto Schwimmerventile sind für unterschiedlichste Anforderungen geeignet.
- Auf Wunsch fertigt Berluto Schwimmerventile individuell an.
Sie benötigen ein Schwimmerventil für eine ganz bestimmte Anwendung?
Dann kontaktieren Sie uns oder füllen Sie direkt unser Anfrageformular aus!
zum Anfrageformular
Kontakt aufnehmen
Druckdichte Bauart
Diese Bauart wurde von uns speziell für den Behälterbau oder den Einbau in Rohrleitungen entwickelt. Die Ventile sind druckdicht bis 12 bar. Auch bei einem Gegendruck auf der Ausgangsseite des Ventils ist die Funktionalität gewährleistet. Druckdichte Ventile können sowohl zur Verwendung mit Luft, Gas, Wasser oder Fluiden als auch für den Behältereinbau benutzt werden. Auch wenn kein Tauchrohr eingesetzt und das Ventil im Behälter eingebaut wird, werden die Kriterien nach DIN EN 1717 Kategorie AA eingehalten.
- Für den Behälterbau oder den Einbau in Rohrleitungen
- Druckdicht bis 12 bar
- Zur Verwendung mit Luft, Gas, Wasser und anderen Fluiden
- Entspricht DIN EN 1717 Kategorie AA
Offene Bauart
Bei einem Schwimmerventil der offenen Bauart fließt das Medium ohne konkrete Führung direkt in den Behälter. So kann kein Rückstau entstehen und das Ventil hat — verglichen mit der geschlossenen Bauart — eine noch höhere Durchflussleistung. Die Bauart entspricht den Richtlinien der Systemtrenner-Kategorie AA (DIN EN 1717) und ist dadurch optimal für den Einsatz mit Trinkwasser geeignet. Der Typ RSV O hat eine DVGW-Zulassung. Zu beachten ist, dass die Medienoberfläche durch den freien Auslauf unruhiger ist als bei der geschlossenen Bauart.
- Noch höhere Durchflussleistung
- Optimal für den Einsatz mit Trinkwasser
- Entspricht DIN EN 1717 Kategorie AA
Geschlossene Bauart
Bei Ventilen der geschlossenen Bauart kann wahlweise ein Tauchrohr angeschlossen werden. Der geführte Einfluss des Mediums in den Behälter sorgt für eine ruhige Medienoberfläche. Hierbei muss allerdings beachtet werden, dass geschlossene Ventiltypen nicht komplett druckdicht und nur für den Einbau in drucklose Behälter geeignet sind. Der Typ RSV G hat keine KIWA-Zulassung. Falls kein Tauchrohr eingesetzt wird, erfüllen auch diese Ventile die Richtlinien der Systemtrenner-Kategorie AA (DIN EN 1717).
- Anschluss eines Tauchrohrs möglich
- Nur für den Einbau in drucklose Behälter geeignet
- Entspricht DIN EN 1717 Kategorie AA
Unsere
vier Baureihen
Unsere Schwimmerventile sind in vier Baureihen gegliedert, die sich durch Material und Eigenschaften unterscheiden. Sollten Sie nicht wissen, welches Ventil Sie benötigen, wenden Sie sich an unsere Fachberatung, die Ihnen kompetent mit fachkundigem Rat zur Seite steht.

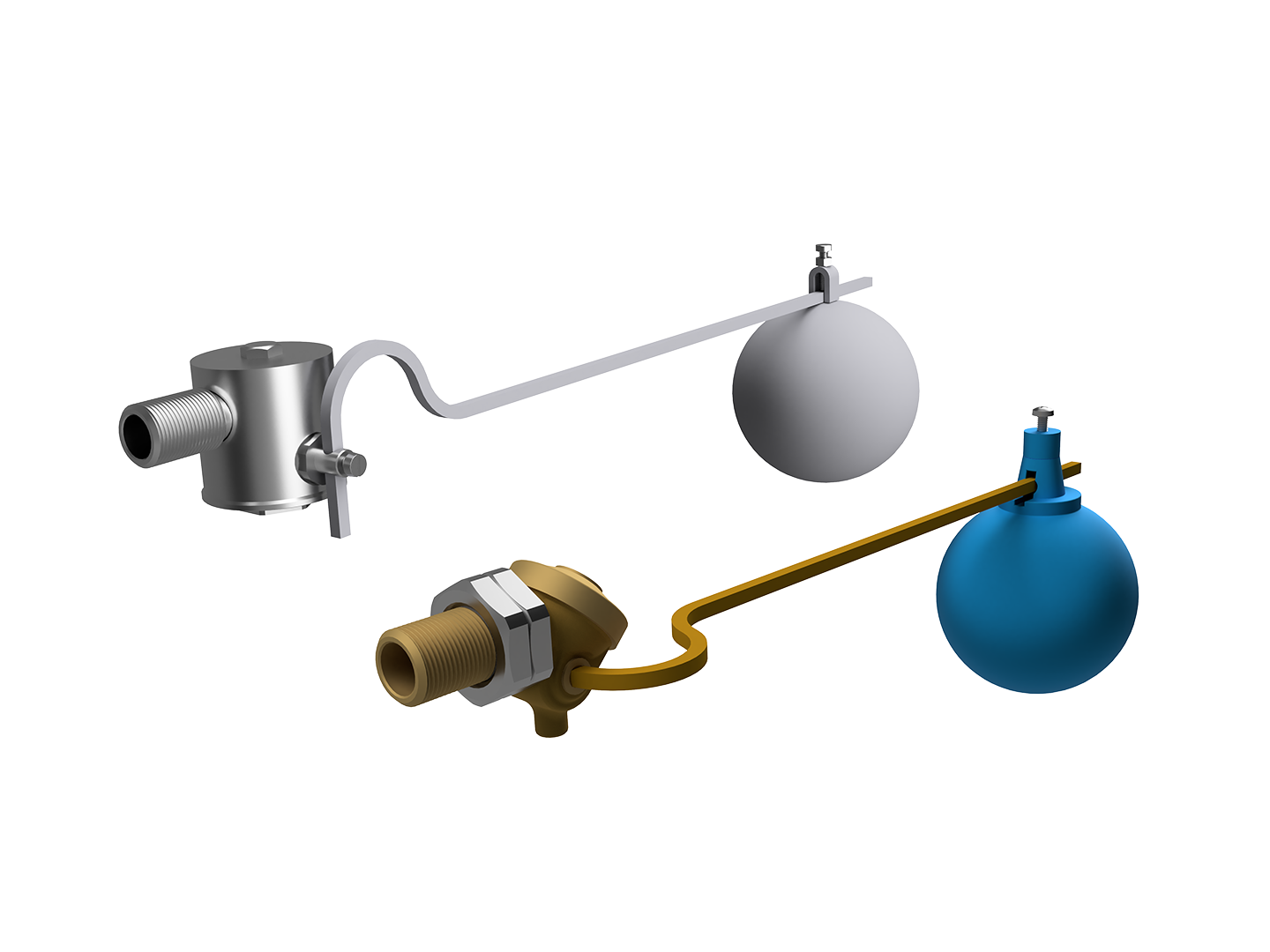

Für kleine Vorratsbehälter
Die kleine Baureihe SV beginnt mit SV 94 aus Messing für kleine Durchflüsse und Drücke (bis 12 bar). Der neueste Vertreter der Baureihe ist das SV 45, ganz aus Edelstahl (1.4571) gefertigt und für Zuleitungsdrücke bis zu 10 bar geeignet.

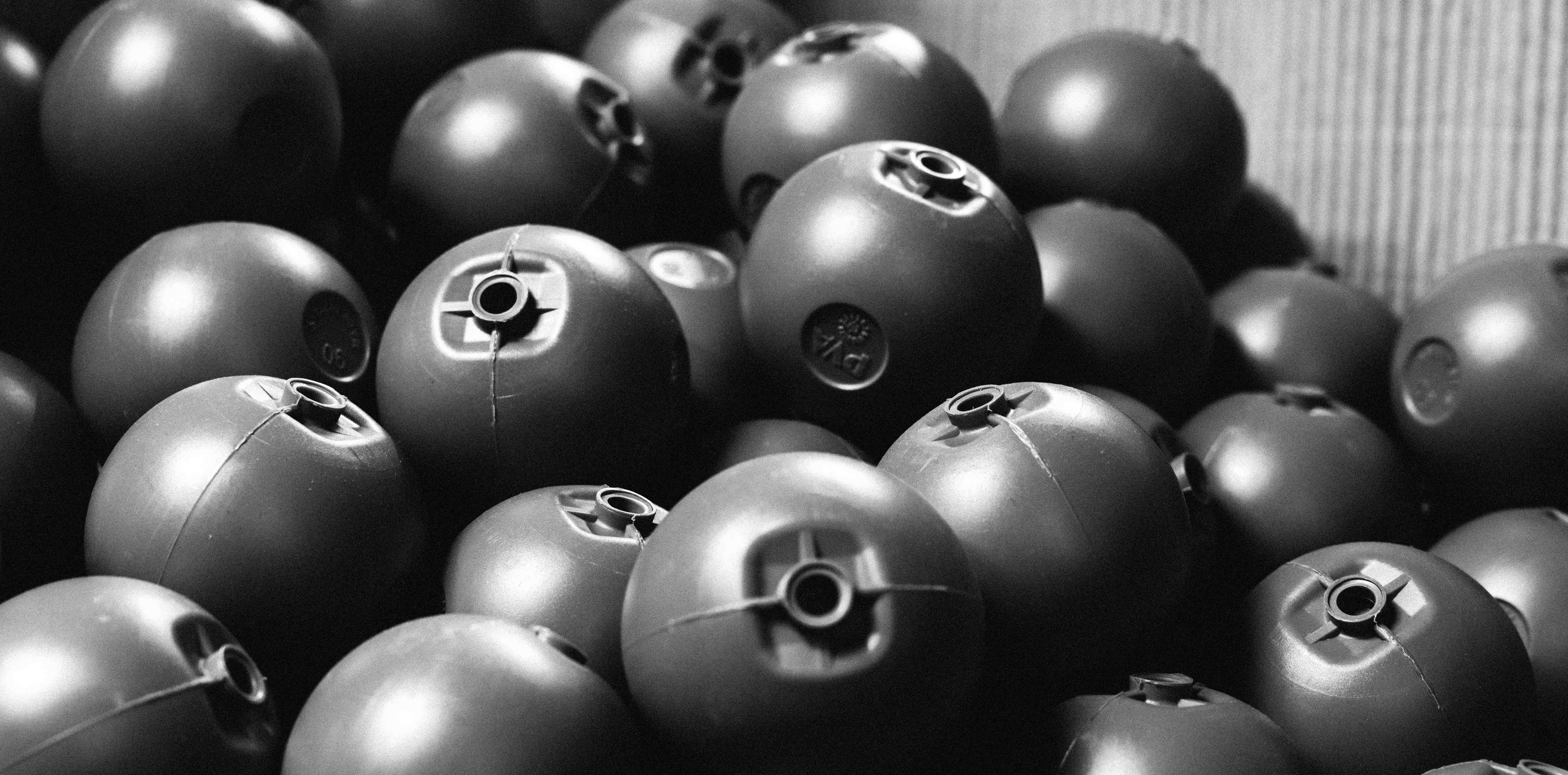

Zu allen Ventilen der SV-Serie erhalten Sie passende Schwimmerkugeln, wahlweise aus Hostalen (PE), Kupfer oder Edelstahl (V4A).

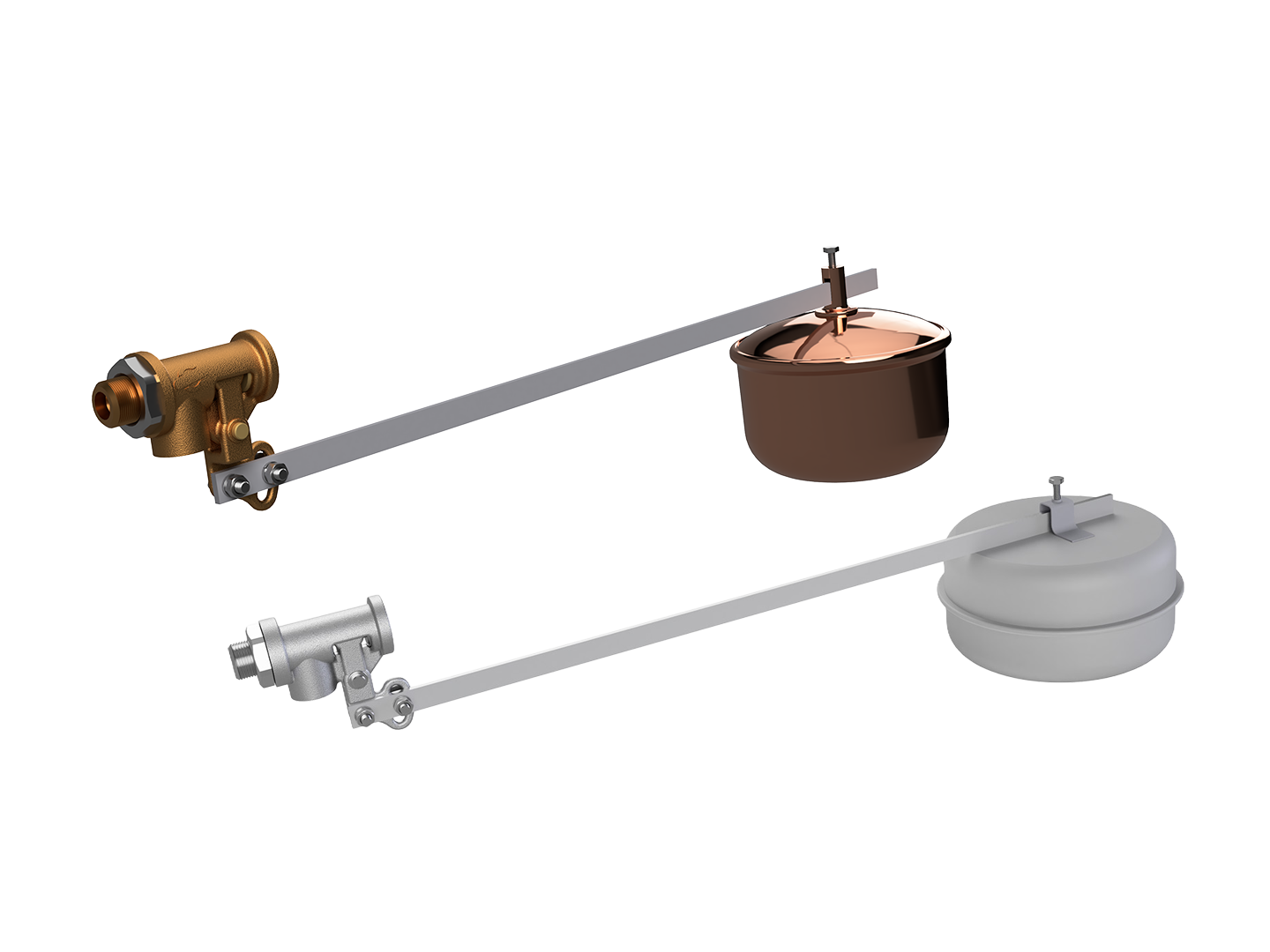

Kompakte Ausführung (Allrounder)
Die KSV-Serie ist der „Allrounder“ im mittleren Bereich, falls SV-Ventile zu klein und RSV-Ventile zu aufwendig sind. KSV-Ventile aus Edelstahl oder Rotguss arbeiten mit einer robusten Kolbensteuerung. Die Rotguss-Schwimmerventile der Baureihe KSV 10 sind für den Einsatz mit neutralen, nicht klebenden Flüssigkeiten geeignet. Die Edelstahl-Schwimmerventile der Baureihe KSV 80 sind für den Einsatz mit aggressiven Wässern und Flüssigkeiten geeignet. Düsen und Dichtungen sind bei allen Modellen problemlos auswechselbar. Durch Lösen eines einzelnen Bolzens können Sie den kompletten Kolben entnehmen und prüfen. Darüber hinaus sind KSV-Ventile besonders kostengünstig und in den Abmessungen kompatibel mit einer Vielzahl anderer Industrie-Schwimmerventile. Da der Winkel der Stange variabel und der Schwimmer auf der Stange verschiebbar ist, lässt sich der gewünschte Flüssigkeitsstand sehr exakt einstellen. Dazu liefern wir passende Schwimmer, wahlweise aus Kupfer, HDPE oder Edelstahl (V4A).

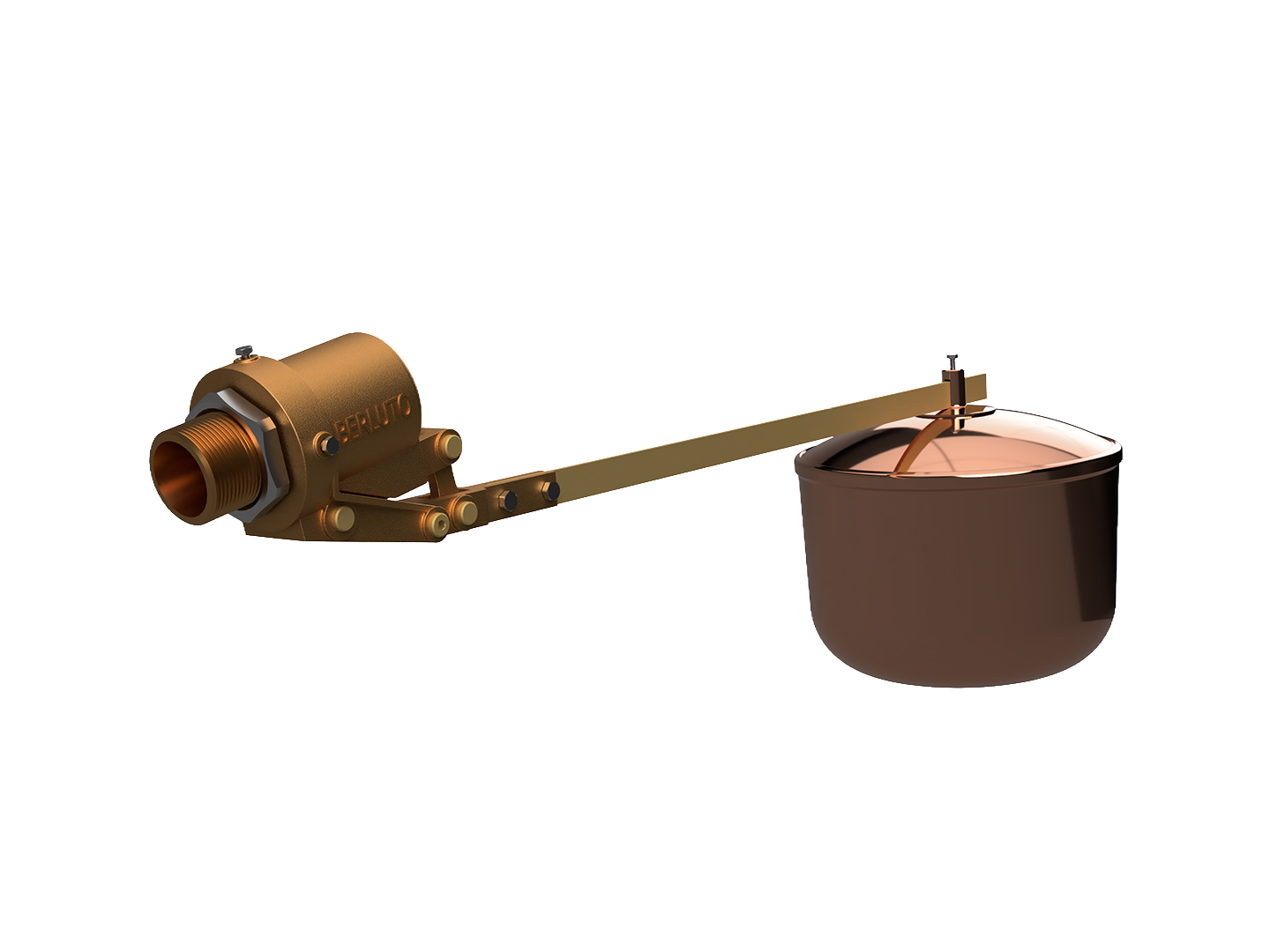

Für Trinkwasseranwendungen
Schwimmerventile der RSV-Serie sind immer dann gefragt, wenn besonders robuste Ventile für hohe Zuleitungsdrücke und/oder große Durchflüsse erforderlich sind. Die für den Einsatz mit Trinkwasser sowie sonstige neutrale, nicht klebende Flüssigkeiten geeigneten Baureihen RSV O erfüllen die strengen Richtlinien der Europäischen Trinkwasserverordnung und sind zusätzlich DVGW zertifiziert. Dadurch sind diese beiden Baureihen optimal geeignet für Anwendungen, bei denen ein Anschluss an das Trinkwassernetz (z. B. Druckerhöhungs-, Brandschutzanlagen usw.) erforderlich ist. Durch die besondere Hebelübersetzung kommen RSV-Ventile mit relativ kurzen Schwimmerstangen aus. Die Dichtung lässt sich im Einbauzustand prüfen und austauschen. Die Ventile werden komplett aus Messing gefertigt. Für alle RSV liefern wir passende Schwimmer, wahlweise aus Kupfer oder Edelstahl (V4A), die DVGW Zertifizierung liegt nur in Kombination mit dem passenden Kupferschwimmer vor.

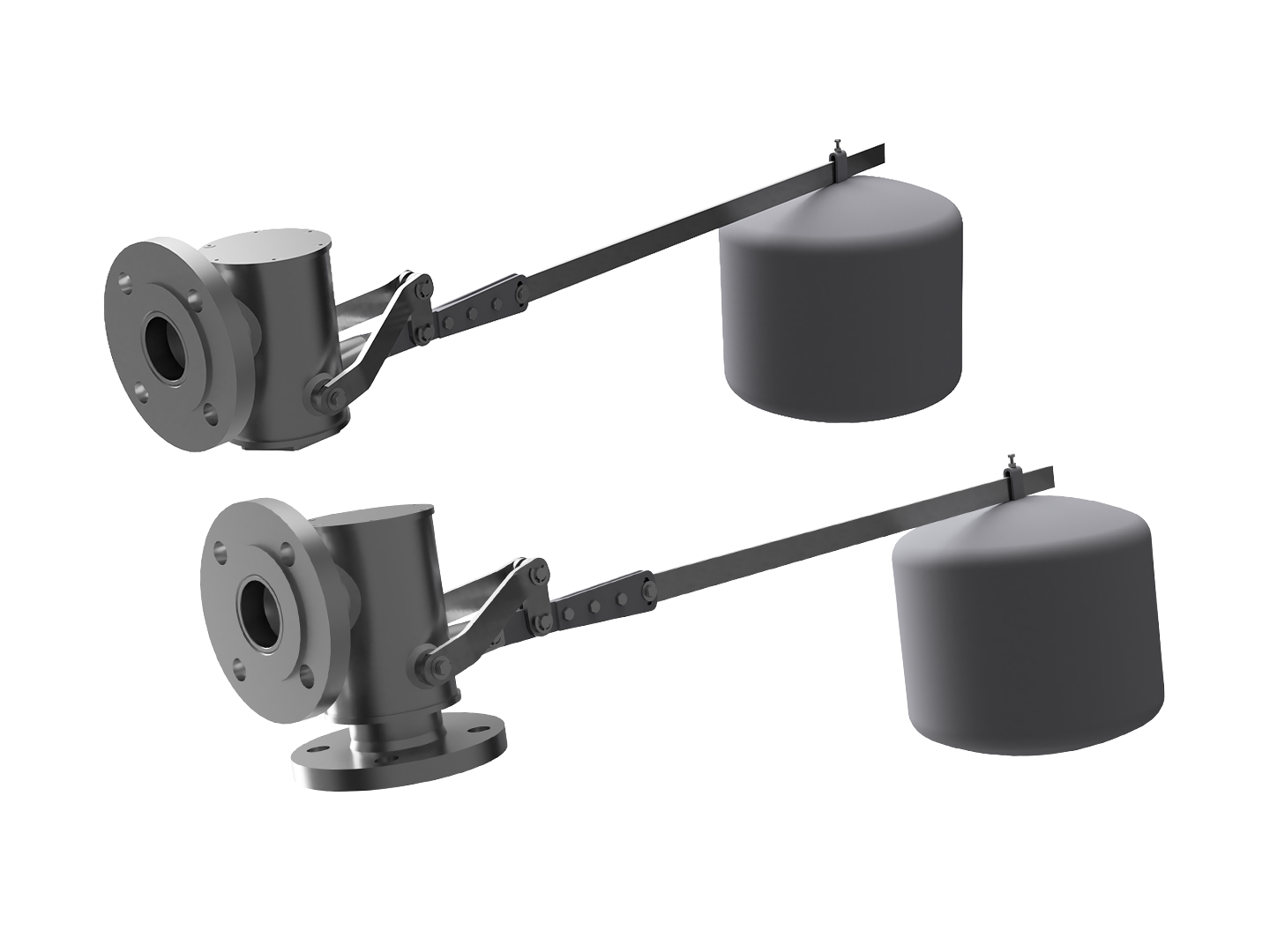

Rohrleitungsventil
Die neuen Hochleistungsschwimmerventile der ESV-Serie sind durch die druckfeste Abdichtung der Ventilgehäuse für den Behältereinbau sowie als Rohrleitungsventile für den Einsatz mit aggressiven Flüssigkeiten, Luft und Gas geeignet. Über die Verschiebung der Schwimmerkugel auf der Schwimmerstange und der Lasche für die Niveauregulierung kann der gewünschter Flüssigkeitsstand exakt eingestellt werden. Durch die Konstruktion der Hebelübersetzung benötigt ein Schwimmerventil der ESV-Serie weniger Auftriebskraft und hält somit hohe Drücke mit einer vergleichsweisen kurzen Stange aus. Die Ventile werden mit unterschiedlichen Anschlusskonfigurationen geliefert.
Niveau-Einstellung bei
Berluto Schwimmerventilen
Die Einstellung des Flüssigkeitspegels ist heute bei vielen Anwendungen besonders wichtig geworden. Immer häufiger wird gewünscht, dass ein bestimmtes Niveau der Flüssigkeit exakt einstellbar ist. Unsere Schwimmerventile erlauben zwei Arten der Einstellung: Bei allen Ventilen ist eine Verschiebung des Schwimmers auf der Stange möglich. Außerdem verfügen Ventile der Baureihen KSV und ESV über die Möglichkeit, eine Winkelverstellung der Stange vorzunehmen, was eine sehr exakte Niveaueinstellung gewährleistet.
Zusätzlich zu diesen Methoden der Niveauregulierung nehmen wir auch individuelle Anpassungen vor, um das Schwimmerventil noch genauer auf Ihre Anforderungen einzustellen. So ist etwa eine Kürzung der Schwimmerstange oder eine Ersetzung des Schwimmers möglich. Sprechen Sie uns gern an, gemeinsam finden wir garantiert eine passende Lösung für Sie!
- Berluto Schwimmerventile lassen sich auf unterschiedliche Flüssigkeitspegel einstellen.
- Neben der Verschiebung des Schwimmers ist bei manchen Modellen auch eine Änderung des Stangenwinkels möglich.
- Auf Wunsch nimmt Berluto individuelle Anpassungen vor.
Was ist
ein Schwimmerventil?

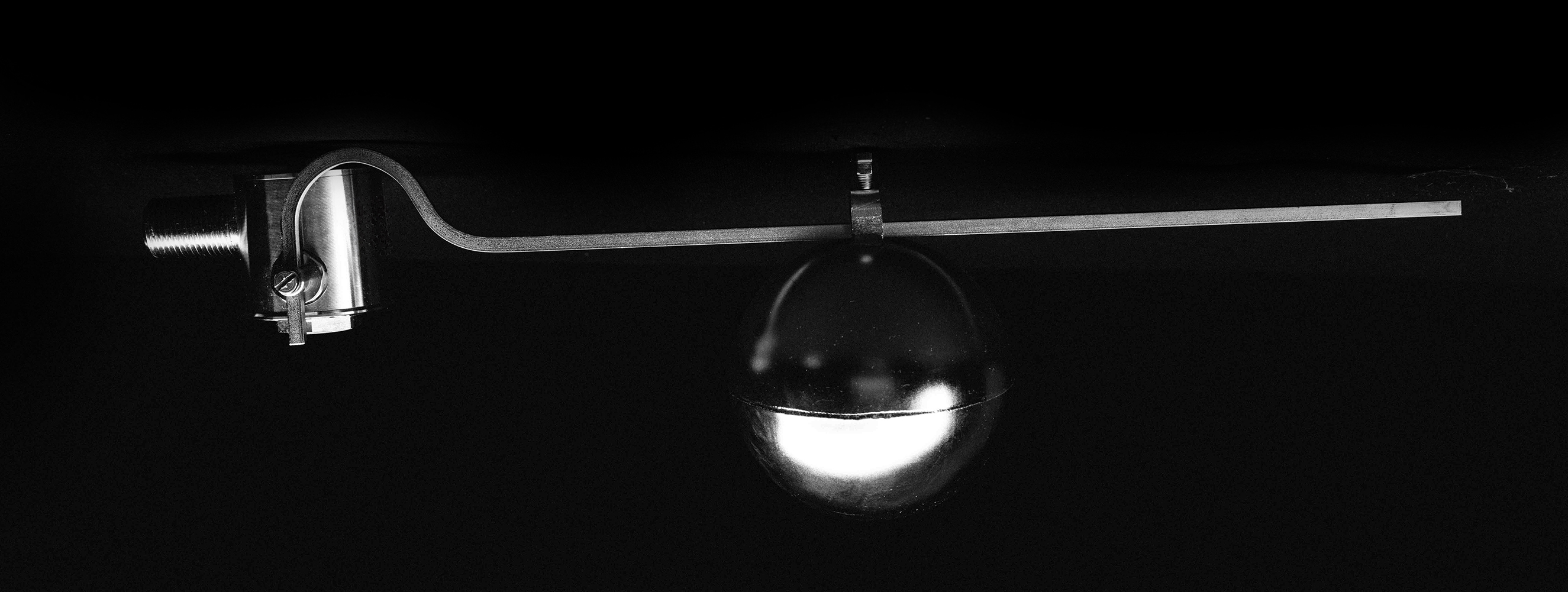

Ein Schwimmerventil ist ein mechanisch gesteuertes Ventil, das den Wasserstand in Behältern oder Tanks automatisch regelt. Es besteht aus einem Schwimmer, der auf der Wasseroberfläche schwimmt, und über einen Hebel mit einem Ventil verbunden ist. Steigt der Wasserstand, hebt sich der Schwimmer und schließt das Ventil. Fällt der Wasserstand, sinkt der Schwimmer ab und öffnet das Ventil wieder, sodass Wasser nachfließen kann. Schwimmerventile werden typischerweise in Spülkästen, Wassertanks, Viehtränken oder Kühlsystemen eingesetzt, um einen konstanten Füllstand zu gewährleisten und Überläufe zu verhindern.
- Schwimmerventile regeln mechanisch den Wasserstand in Behältern.
- Ihre Aufgabe ist es, den Pegel konstant zu halten.
- Fällt der Pegel unter ein bestimmtes Niveau, sinkt der Schwimmer und öffnet ein Ventil, durch das Flüssigkeit nachläuft, bis der Pegel wieder erreicht ist.
